GSRC雙色防脫層鍍鋅鋼骨架纏繞管

產品定義：

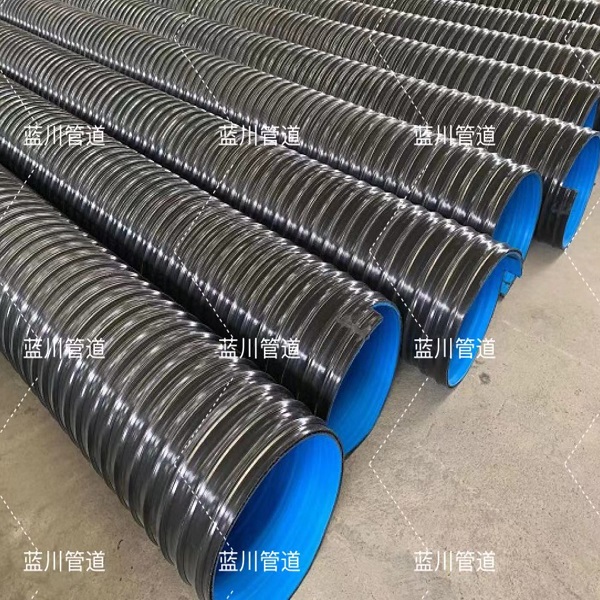

     以聚乙烯（PE）樹脂為原材料，采用雙層共擠工藝成型為內壁藍色、外壁黑色的內層板帶，采用鍍鋅鋼帶軋制成“Ω”形的鋼骨架以機械卡扣形式卡入板帶作為主要支撐的防脫層結構，外壁用玄武巖或玻璃纖維網增強的復合聚乙烯層，使用纏繞成型工藝，加工制成內壁平直光滑、呈單層結構壁，外壁呈螺旋波紋狀的雙色防脫層鍍鋅鋼骨架纏繞管（簡稱“GSRC”管道）

  執行標準：T/SCSX 0906—2019

 管道結構：?jiǎn)螌咏Y(jié)構壁、內襯“Ω”形狀鍍鋅鋼帶、外壁呈波紋狀；

 性能特點：

   1）能有效防止內壁鋼塑出現“開裂脫層“現象

① 鋼和塑密度相差4倍，熱膨脹系數相差16倍，傳統鋼帶管、塑鋼管都是鋼塑樹脂粘接在一起，故而在熱脹冷縮情況下內壁會出現內壁脫層現象。

② 有效防止防止鋼塑脫層：GSRC管材用“Ω”鍍鋅鋼骨架物理反扣在波峰內壁，連續纏繞整條管線，內外層有高密度聚乙烯密封包裹，鋼帶具有延展性，能有效防止鋼與塑因熱膨脹系數不同而分離造成的內壁脫層問題。

2）采用鍍鋅鋼骨架，屈服和抗拉伸強度比冷軋鋼高10~20%，耐腐蝕性更強：

           3-1鍍鋅鋼帶主要力學性能

3）環剛度更高，承壓能力強：

中間“Ω”加筋鋼骨架連續纏繞整條管線，內襯玻璃纖維網增強，能夠極大提高波峰的結構穩定性、環剛度的穩定性和管材的抗蠕變性，韌性得到很大提高。環剛度可高達SN20以上。

環剛度等級：SN8、SN10、SN12.5、SN16、SN20、SN25

4）優良的環柔性：

高柔韌性、抗形變能力強；內襯鋼骨架雙側有兩條直立內肋鑲嵌和支撐，使管材的波峰、波谷高強度的融為一體，能極大的提高環剛度和結構穩定性，既能抵御強大的外部壓力，又能使管材不變形，大大增強了管材的抗沖擊、抗外力、抗彎曲能力，防止管材使用過程中受壓而屈曲塌陷。

5）密封性好：

① 采用卡箍彈性密封收縮套柔性連接，能達到優良的密封效果，防止管材連接滲漏；

② 有效防止地質沉降：304不銹鋼卡箍彈性密封連接和F型雙膠圈承插式柔性，能有效防止地質沉降。

6）結構穩定可靠，使用壽命長：

  采用雙層共擠工藝，內襯鋼骨架雙側有兩條直立內肋鑲嵌支撐，使管材的波峰、波谷高強度的融為一體，結構穩定，使用壽命能達到50年以上。

    7）安裝成本低、施工速度快、后期維護費用低。

 連接方式：

    卡箍彈性密封收縮套柔性連接、F型雙膠圈承插式柔性。
